新發展階段下
北京地鐵房山、亦莊兩線
作為北京市軌道交通的組成部分
不僅在提供快速便捷的公共交通服務方面
扮演著重要角色
而且在推動城市和區域經濟建設方面也
起到積極推動作用
華飛科技利用自身近20年實戰經驗
將產品順利融入兩線AFC系統

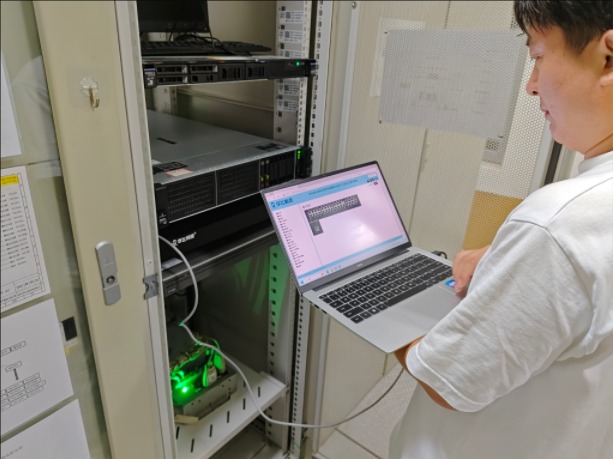

工程師們進駐項目現場
全程夜間調試以達到
“運營不影響改造，改造不妨礙運營”
從而實現技術與需求的完美對接！
1.方案概述

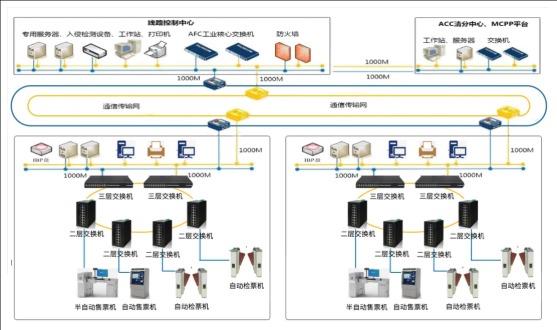

軌道交通自動售檢票（AFC）系統是由計算機集中控制的自動售票、自動檢票以及自動收費和統計的自動化網絡系統，實現軌道交通售票、檢票、計費、收費、統計、清分、管理等過程的自動化。AFC系統網絡由ACC系統局域網、各線路LC系統局域網、各車站SC系統局域網、LC與各車站SC的共享型數據傳輸通道、LC與ACC系統局域網間點對點型的數據傳輸通道組成。

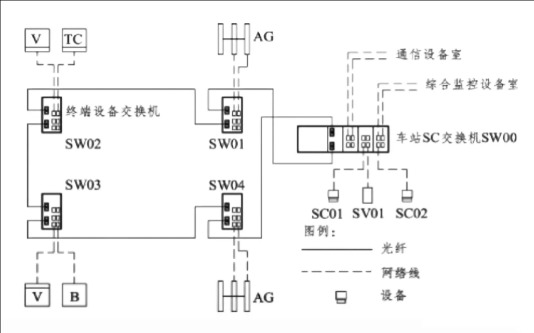

AFC系統車站網絡采用星-環形的網絡拓?fù)浣Y(jié)構，配以支持環網功能的交換機，使用網絡傳輸介質將多個交換機組成環形網絡，這樣就構成了環網部分（也稱主干部分）；各計算機工作站或AFC終端設備分別就近接入環網上的各交換機，即構成網絡的星形拓?fù)洳糠帧?/p>
2.華飛科技方案介紹
華飛科技為軌道交通AFC系統提供專業解決方案，SC本地網絡采用 1000Mbps 工業以太環網，車站現場終端設備區域配置導軌式二層千兆工業以太網交換機、車站 SC 處冗余配置機架式三層工業以太網交換機，工業二層交換機之間以及與車站工業三層交換機之間采用光纖組成冗余環網進行通道保護。為提高系統的可靠性，車站三層交換機采用冗余配置，進行負荷分擔。LC冗余部署工業核心以太網交換機，通信鏈路由通信系統提供主備兩條1000M傳輸路徑。因AFC系統涉及移動支付，所以相較于早期通信網絡需求對當前網絡的實時性和可靠性提出了更高的要求。華飛科技工業以太網交換機支持HF-Ring環網協議，網絡故障自愈時間≤15ms，進而對通信網絡實時性進行保障。
3.華飛科技工業交換機特點
● 工業級、低功耗設計，保障系統高可靠性；
● 防護等級達到IP40、有效防塵，提高設備使用周期；
● 網絡自愈，擴展靈活。支持HF-Ring環網保護，支持環型、相切環型、相交環型、耦合環型等多種組網方式，支持對故障鏈路的切換時間和切換方式進行靈活配置，減少網路震蕩。
● 網絡高實時性。通過QOS技術，將不同業務按緊急和重要程度分級處理，確保重要業務的可靠傳輸。
● 專業功能，適配AFC系統。BFD、link-track契合AFC系統對網絡的實時性性和可靠性需求。
● 網絡安全，阻止非授權訪問。支持IEEE802.1X、Radius、TACACS+認證，用戶在接入網絡時需完成必要的身份認證。支持MAC地址和端口、IP、VLAN等多元組綁定、風暴抑制和端口鎖定功能，保證接入的合法性。
華飛科技迄今已服務全國包括北京、廣州、杭州、武漢等20多個城市的百余個地鐵項目。產品廣泛應用于軌道交通PIS、CCTV、AFC、門禁、屏蔽門等不同系統中，滿足城市軌道交通多場景業務需求。華飛科技將不忘初心持續創新，開發更多智慧城軌應用，在軌道交通強國的建設中，釋放更多潛能！
