16端口二層網管型車載加固網絡交換機HF-IES-4000-EN16P16T-D7BB6產品概述HF-IES-4000-EN16P16T-D7BB6車載加固網絡交換機是一款16端口二層網管型壁掛式交換機，可支持16個百兆電口，符合 EN50155標準要求，能夠滿足軌道交通對通信設備的穩定性要求。支持HF-Ring環網，環網自愈時間≤50ms。對交通、 鐵路、礦山等行業的振動、沖擊、防塵防水、電磁干擾等要素針對性設計，確保網絡穩定運行。
-
-

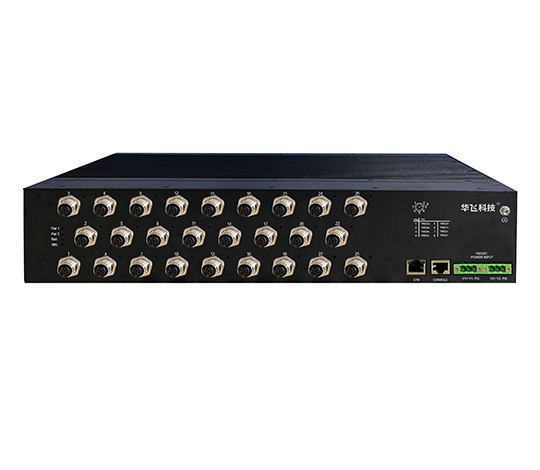

24端口二層網管型車載加固網絡交換機HF-IES-4000-EN24P24T-D7BB6產品概述HF-IES-4000-EN24P24T-D7BB6車載加固網絡交換機是一款24端口二層網管型壁掛式交換機，可支持24個百兆電口，符合 EN50155標準要求，能夠滿足軌道交通對通信設備的穩定性要求。支持HF-Ring環網，環網自愈時間≤50ms。對交通、 鐵路、礦山等行業的振動、沖擊、防塵防水、電磁干擾等要素針對性設計，確保網絡穩定運行。
-
-
24口三層網管型機架式交換機HF-IES-4000-ENS24P產品概述HF-IES-4000-ENS24P-6G18T10P系列交換機是工業級網管型三層路由交換機，具備大容量、全線速、多功能、高可靠等特點，提供最大330Gbps的交換容 量和高達190.5Mpps的L2/L3包轉發能力，支持所有端口同時線速轉發。提供6個千兆M12接口，18個百兆M12接口（其中10個支持POE功能）,設備采用高性能的核心交換、處理芯片，支持低功耗，提供L2/L3/MPLS/MPLS-TP等高級交換特性，支持 IPv4/6，支持RIP、RIP2、OSPF、DHCP協議；支持虛擬化特性，能將多臺物理設備互相連接起來，使其虛擬為一臺邏輯設備進行管理，可在工業級應用環境條件下提供運營級的網絡服務能力。
-
-
三層網管型機架式軌交行業專用交換機HF-IES-4000-ENS產品概述HF-IES-4000-ENS系列交換機是工業級網管型三層路由交換機，具備大容量、全線速、多功能、高可靠等特點，提供最大256Gbps的交換容量和高達190.5Mpps的L2/L3包轉發能力，支持所有端口同時線速轉發。支持虛擬化特性，能將多臺物理設備互相連接起來，使其虛擬為一臺邏輯設備進行管理。最大支持24口，可選支持POE ，設備采用高性能的核心交換、處理芯片，支持低功耗，提供L2/L3/MPLS/MPLS-TP等高級交換特性，支持 IPv4/6，可在工業級應用環境條件下提供運營級的網絡服務能力。
-
-
18端口三層網管型車載加固網絡交換機?HF-IES-4000-ENS18P4G14T產品概述HF-IES-4000-ENS18P4G14T車載加固網絡交換機是一款18端口三層網管型壁掛式交換機，可支持4個千兆口+14個百兆口，電口支持POE（可選），即插即用。符合 EN50155標準要求，能夠滿足軌道交通對通信設備的穩定性要求。支持HF-Ring環網，環網自愈時間≤15ms。對交通、 鐵路、礦山等行業的振動、沖擊、防塵防水、電磁干擾等要素針對性設計，確保網絡穩定運行。
-
-
12端口二層網管型車載加固網絡交換機?HF-IES-4000-EN12P4G8T產品概述HF-IES-4000-EN12P4G8T車載加固網絡交換機是一款12端口二層網管型壁掛式交換機，可支持8個百兆 +4個千兆電口，電口支持POE（可選），即插即用。符合 EN50155標準要求，能夠滿足軌道交通對通信設備的穩定性要求。支持HF-Ring環網，環網自愈時間≤15ms。對交通、 鐵路、礦山等行業的振動、沖擊、防塵防水、電磁干擾等要素針對性設計，確保網絡穩定運行。
-
-
12口三層網管型機架式行業專用交換機HF-IES-4000-ENS12P4G8T產品概述HF-IES-4000-ENS12P4G8T系列交換機是工業級網管型三層路由交換機，具備大 容量、全線速、多功能、高可靠等特點，提供最大256Gbps的交換容 量和高達190.5Mpps的L2/L3包轉發能力，支持所有端口同時線速轉 發。提供12個以太網端口，支持4個電口bypass，8個POE 端口，設備采用高性能的核心交換、處理芯片，支 持低功耗，提供L2/L3/MPLS/MPLS-TP等高級交換特性，支持 IPv4/6，可在工業級應用環境條件下提供運營級的網絡服務能力。
-
-

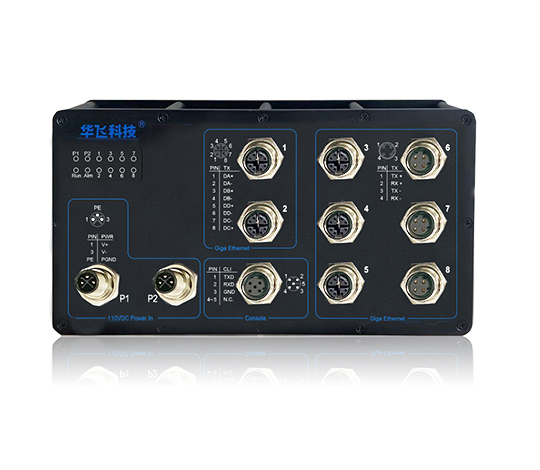

8端口三層網管型車載加固網絡交換機HF-IES-4000-ENS8P2G6T產品概述HF-IES-4000-ENS8P2G6T車載加固網絡交換機是一款8端口三層網管型壁掛式交換機，可支持2個千兆口+6個百兆口，電口支持POE（可選），即插即用。符合 EN50155標準要求，能夠滿足軌道交通對通信設備的穩定性要求。支持HF-Ring環網，環網自愈時間≤15ms。對交通、 鐵路、礦山等行業的振動、沖擊、防塵防水、電磁干擾等要素針對性設計，確保網絡穩定運行。
-
-
8端口1000M二層非網管型卡軌式行業專用交換機HF-IES-4000-EN1508產品概述HF-IES-4000-EN1508系列是一款8端口1000M非網管型二層工業級以太網 交換機，該系列交換機具備8個千兆以太網M12接口，通過了 EN50155標準認證，符合軌道交通對通信設備的穩定性要求。提供導 軌式或壁掛式結構、即插即用。采用工業級寬溫范圍設計，可在環境 溫度-40℃~+85℃、相對濕度5~95%（無凝露）的狀態下正常工作，具有防塵、防鹽霧等性能，完全適用 于工作條件更苛刻的 野外環境。
-
-

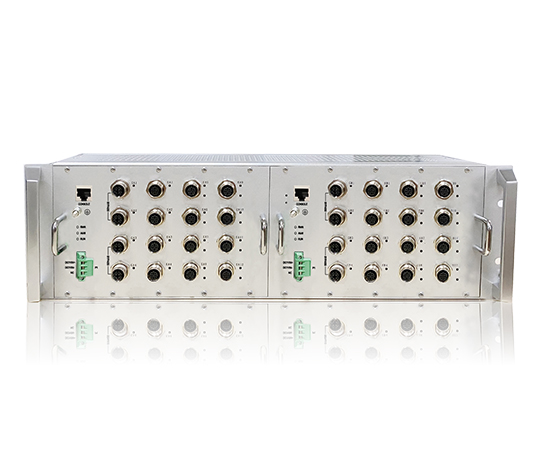

3U標準化車載網絡交換機HF-IES-4000-EN-3U產品概述HF-IES-4000-EN-3U標準化車載加固網絡交換機是一款由2個獨立的16口板卡交換機組成，每個板卡提供4個千兆口（支持Bypass），12個百兆電口，百兆端口支持POE（可選），即插即用。符合 EN50155標準要求，能夠滿足軌道交通對通信設備的穩定性要求。支持HF-Ring環網，環網自愈時間≤15ms。對交通、 鐵路、礦山等行業的振動、沖擊、防塵防水、電磁干擾等要素針對性設計，確保網絡穩定運行。
-
支持IPv4/IPv6
支持HF-Ring
支持IEEE1588(選配)
支持IEEE802.3af-2003,IEEE802.3at-2009(選配)
支持STP/RSTP/MSTP/ITU-T G.8032 Ethernet Ring Protection
支持IGMP v1/v2/v3 Snooping、MLD v1/v2 Snooping
支持IEEE802.1Q VLAN/QinQ/MAC based VLAN/Protocol based VLAN /IP subnet based VLAN/GVRP/MVR
支持QoS, 支持SP, WRR隊列整形
支持DHCP Server/Client/Relay/Snooping
支持Port-based IEEE802.1X/Single and multiple
IEEE802.1X/MAC-based authentication/VLAN
Assignment/ IP source guard/RADIUS/TACACS+/
ACL/SSH v2/HTTPS
支持DNS client/proxy
支持LACP/Link Aggregation Static
支持端口鏡像，端口限速，支 持 廣播風暴抑制
支持WEB界面管理，CLI-Console/Telnet,SNMP v1
/v2/v3 RMON/System Syslog
符合工業四級電磁兼容性要求
綠色工業以太網系列，無風扇、低功耗設計
多種可選電源電壓輸入
寬溫工作（-40℃～+85℃）
滿足嚴苛電氣環境可靠工作要求
冗余雙電源輸入設計(選配)
IP67防護等級，金屬外殼
| |
電口 | M12接口 |
電源接口 | 3/4芯M12接口 |
CONSOLE口 | M12接口 |
傳輸距離 | |
雙絞線 | 100m(采用標準CAT5、CAT5e網絡線纜) |
技術參數 | |
協議標準 | IEEE802.3i/802.3u/802.3ab/802.3z/802.3x/802.3ad /802.1p/802.1q/802.1d/802.1w/802.1s/802.1ad /802.3az/802.1x/802.1ab等 |
流量控制 | IEEE802.3x流控、背壓流控 |
傳輸方式 | 存儲轉發 |
MAC表 | 8K |
包緩沖區 | 4Mbit |
交換性能 | 包轉發率2.38Mpps |
交換時延 | <5μS |
電源特性 | |
輸入電壓 | 220VAC/DC(88～264VAC，120～300VDC) 可選24VDC(10～36VDC),48VDC(18～72VDC), 110VDC(72～154VDC)
|
電源保護 | 支持反接保護、過壓保護、過流保護、告警輸出 |
額定功率 | ≤20W |
指示燈 | |
LED | 電源：Pwr，系統運行/ring指示：Run 告警：Alm，接口指示燈 |
環境特性 | |
溫濕度 | 工作溫度：-40℃～+85℃ 貯存溫度：-40℃～+85℃ 相對濕度：5～95%(無凝露) |
認證 | |
EMI | FCCPart 15 SubpartB ClassA， EN 55022 ClassA |
EMS | IEC61000-4-2(ESD)Level 4,IEC61000-4-3(RS)exceeds Level 4,IEC 61000-4-4(EFT)Level 4,IEC61000-4-5(Surge)Level 4,IEC61000-4-6 (CS)Level 4 |
機械 | 振動:IEC60068-2-6,沖擊:IEC60068-2-27,跌落:IEC60068-2-32 |
質保周期 | |
質保周期 | 5年 |
機械特性 | |
產品外殼 | 金屬 無風扇，IP67防護等級 |
產品尺寸 | 262×124×56mm |
產品重量 | <5Kg |
安裝方式 | 壁掛式 |
