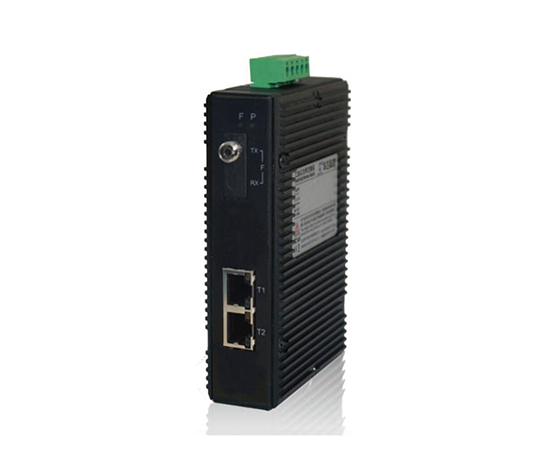

1000M非網管型工業級光纖收發器HF-IMC-1503系列產品概述1000M非網管型工業級以太網光纖收發器，可提供3個網絡接口，根 據需要選擇不同光電接口數目的機型；所有接口均支持自動協商、 10/100M/1000Mbps全雙工和半雙工、自動 MDI/MDIX；導軌式或 壁掛式結構，即插即用；工業級寬溫設計，適應環境溫度-40℃~+85℃、工作濕度5~95%（無凝露），具有防塵、防鹽霧、防酸霧等性能，完全適用于工作條件苛刻的野外環境。
-
-

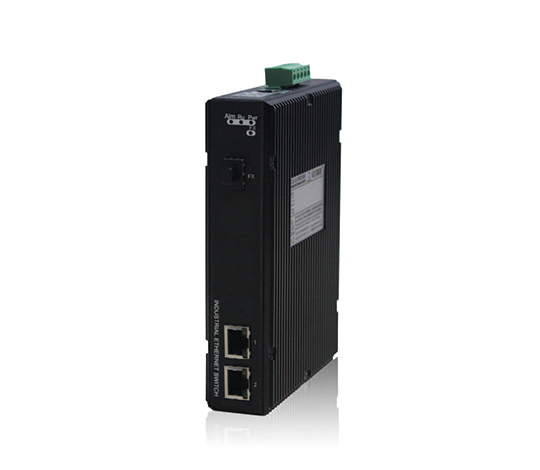

100M非網管型工業級光纖收發器HF-IMC-1003系列產品概述100M非網管型工業級以太網光纖收發器，可提供3個網絡接口，根據 需要選擇不同光電接口數目的機型；所有接口均支持自動協商、 10/100Mbps全雙工和半雙工、自動 MDI/MDIX；導軌式或壁掛式 結構，即插即用；工業級寬溫設計，適應環境溫度-40℃~+85℃、工 作濕度5~95%（無凝露），具有防塵、防鹽霧、防酸霧等性能，完全 適用于工作條件苛刻的野外環境。
-
-
1000M網管型工業級光纖收發器HF-IMC-2503M系列產品概述1000M網管型工業級以太網光纖收發器，可提供3個網絡接口，根 據需要選擇不同光電接口數目的機型；所有接口均支持自動協商、 10/100M/1000Mbps全雙工和半雙工、自動 MDI/MDIX；導軌式或 壁掛式結構，即插即用；工業級寬溫設計，適應環境溫度-40℃~+85℃、工作濕度5~95%（無凝露），具有防塵、防鹽霧、防酸霧等性能，完全適用于工作條件苛刻的野外環境。
-
-

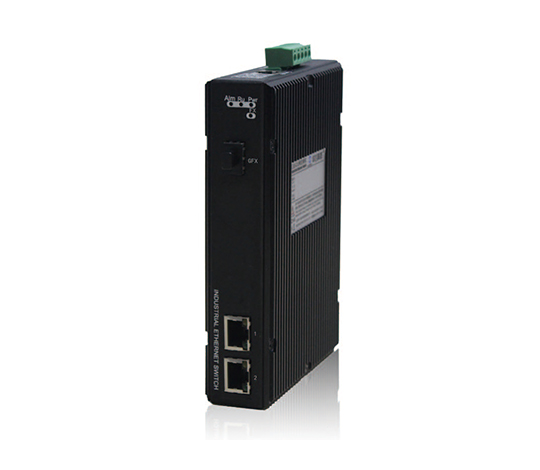

100M網管型工業級光纖收發器?HF-IMC-2003M系列產品概述100M網管型工業級光纖收發器，可提供3個網絡接口，根據需要選擇 不同光電接口數目機型；所有接口均支持自動協商，10/100Mbps全 雙工和半雙工、自動 MDI/MDIX；導軌式或壁掛式結構，即插即用； 工業級寬溫設計，適應環境溫度-40℃~+85℃、工作濕度5~95%（ 無凝露），具有防塵、防鹽霧、防酸霧等性能，完全適用于工作條件 苛刻的野外環境。
-
-

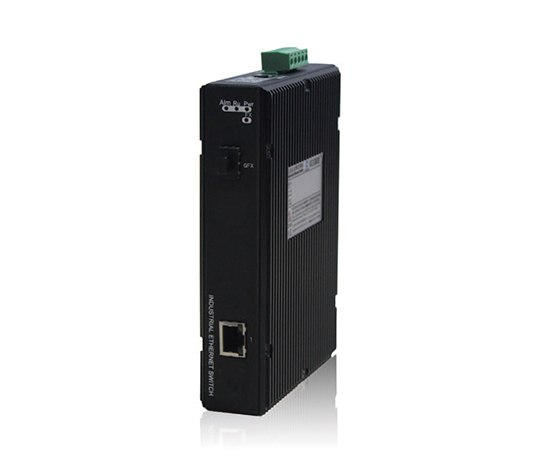

1000M網管型工業級光纖收發器HF-IMC-2502M系列產品概述1000M非網管型工業級以太網光纖收發器，可提供2個網絡接口，根 據需要選擇不同光電接口數目的機型；所有接口均支持自動協商、 10/100M/1000Mbps全雙工和半雙工、自動 MDI/MDIX；導軌式或 壁掛式結構，即插即用；工業級寬溫設計，適應環境溫度-40℃~+85℃、工作濕度5~95%（無凝露），具有防塵、防鹽霧、防酸霧等性能，完全適用于工作條件苛刻的野外環境。
-
-
100M網管型工業級光纖收發器產品概述100M網管型工業級光纖收發器，可提供2個網絡接口，根據需要選擇 不同光電接口數目機型；所有接口均支持自動協商，10/100Mbps全 雙工和半雙工、自動 MDI/MDIX；導軌式或壁掛式結構，即插即用； 工業級寬溫設計，適應環境溫度-40℃~+85℃、工作濕度5~95%（ 無凝露），具有防塵、防鹽霧、防酸霧等性能，完全適用于工作條件 苛刻的野外環境。
-
-

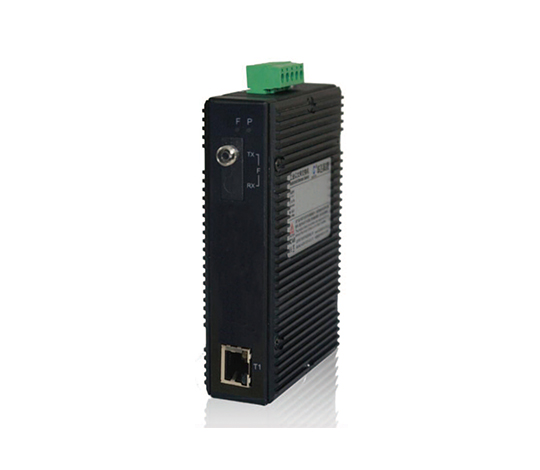

1000M非網管型工業級光纖收發器HF-IMC-1502系列產品概述1000M非網管型工業級以太網光纖收發器，可提供2個網絡接口，根 據需要選擇不同光電接口數目的機型；所有接口均支持自動協商、 10/100M/1000Mbps全雙工和半雙工、自動 MDI/MDIX；導軌式或 壁掛式結構，即插即用；工業級寬溫設計，適應環境溫度-40℃~+85℃、工作濕度5~95%（無凝露），具有防塵、防鹽霧、防酸霧等性能，完全適用于工作條件苛刻的野外環境。
-
-

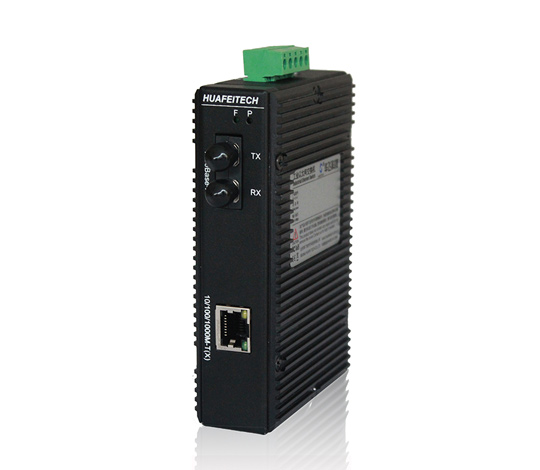

100M非網管型工業級光纖收發器HF-IMC-1002系列產品概述100M非網管型工業級以太網光纖收發器，可提供2個網絡接口，根據 需要選擇不同光電接口數目的機型；所有接口均支持自動協商、 10/100Mbps全雙工和半雙工、自動 MDI/MDIX；導軌式或壁掛式 結構，即插即用；工業級寬溫設計，適應環境溫度-40℃~+85℃、工 作濕度5~95%（無凝露），具有防塵、防鹽霧、防酸霧等性能，完全 適用于工作條件苛刻的野外環境。
-
3端口100M工業級管理型光纖收發器
支持STP、RSTP，支持IEEE802.1Q VLAN
支持端口限速，廣播風暴抑制
支持WEB界面設置和命令行配置
符合工業四級電磁兼容性要求
多種可選電壓輸入
10/100M、半/全雙工、MDI/MDI-X自適
綠色工業以太網系列，無風扇，低功耗設計
寬溫工作（-40℃～+85℃）
滿足嚴苛電氣環境可靠工作要求
電源監控告警輸出
IP40防護等級，金屬外殼
DIN卡軌式或壁掛式安裝
CE、FCC、RoHS認證
端口特性 | |
百兆光口 | 100Base-FX,單多模LC口 |
百兆電口 | 10/100Base-T(X)自適應以太網RJ45 |
CONSOLE口 | RJ45接口，RS232 TX/RX |
傳輸距離 | |
雙絞線 | 100m(采用標準CAT5、CAT5e網絡線纜) |
多模光纖 | 1310nm 5km(100M) |
單模光纖 | 1310nm 40km/60km(100M) 1550nm 60km/80km(100M) |
技術參數 | |
協議標準 | IEEE 802.3i/802.3u/802.3x/802.1q/802.ah 802.1d/802.1w,SNMP |
流量控制 | IEEE802.3x流控、背壓流控 |
傳輸方式 | 存儲轉發 |
MAC表 | 8K |
包緩沖區 | 1Mbit |
包轉發率 | ≤0.45Mpps |
交換時延 | <5μS |
電源特性 | |
輸入電壓 | 220VAC/DC(88～264VAC，120～300VDC) 可選 24VDC(10～36VDC),48VDC(18～72VDC), 110VDC(72～154VDC) |
電源連接 | 5芯5.08mm間距插入端子 |
告警連接 | 5芯5.08mm間距插入端子（與電源共用同一個端子） |
電源保護 | 支持反接保護、過壓保護、過流保護、告警輸出 |
額定功率 | ≤5W |
指示燈 | |
LED | 電源：PWR，接口：Link/Act、Speed (RJ45口)， 告警：Alarm，系統運行：Run |
環境特性 | |
溫濕度 | 工作溫度：-40℃～+85℃，貯存溫度：-40℃～+85℃， 相對濕度：5～95%(無凝露) |
認證 | |
EMI | FCC Part 15 Subpart B Class A， EN 55022 Class A |
EMS | IEC61000-4-2(ESD)Level 3,IEC61000-4-3(RS)exceeds Level 3,IEC 61000-4-4(EFT)Level 3,IEC61000-4-5(Surge)Level 3,IEC61000-4-6 (CS)Level 2,IEC61000-4-8,IEC61000-4-11,IEC61000-4-16 |
機械 | 振動:IEC60068-2-6,沖擊:IEC60068-2-27,跌落:IEC60068-2-32 |
質保周期 | |
質保周期 | 5年 |
機械特性 | |
產品外殼 | 金屬 無風扇，IP40防護等級 |
產品尺寸 | 36×105×155mm |
產品重量 | 0.55Kg |
安裝方式 | DIN卡軌式或壁掛式 |
HF-IMC-2003M-1FX-2TX-S-2
HF-IMC-2003M-1FX-2TX-S-4
