一、概述
寶雞至蘭州本段利用蘭新第二雙線在蘭州局調度所設置的核心節點設備，寶蘭客專在蘭州西設置匯聚節點設備。本次在榆中、定西南、下小岔、通渭、秦安、天水南、東岔車站設置接入節點設備，負責沿線數據業務的匯集、接入。利用傳輸系統MSTP多業務傳輸網提供FE接口和視頻等業務交換機對未設置數據網節點的數據業務進行匯聚、接入。
本段通信設置視頻監控、遠動、會議電視等所用的交換機應具備系統網管功能，數據網系統在蘭州局調度所通過接入路由器和防火墻設備接入既有數據網絡。
本方案介紹華飛工業以太網交換機在遠動系統中的應用。遠動技術是經通道對被調度對象實行遙信.遙測.遙控.遙調的一種技術。其中遙信即遙遠信號，其作用是將被監視變電站的主要設備及線路的斷路器位置信號及其它用途的信號傳送給調度所，在調度所模擬盤上用燈光信號直接反映或用其它顯示裝置反映出來，使得調度所值班人員通過遠動裝置對變電站的某些設備進行控制。
二、方案示意圖：
方案說明：
遠動技術是經通道對被調度對象實行遙信.遙測.遙控.遙調的一種技術。所需數據通過PLC采集、經工業以太網交換機接入回傳，供調度所實時查看設備運行狀態。接入交換機采用HF-IES-4000-12P8G4SF,匯聚交換機采用HF-IES-4000-26P20G4GC2SF。根據現場情況組建冗余環網。保證數據傳輸?shù)目煽啃裕刹捎秒p宿路由、HF-RING(子環)。全線設備支持遠程網絡管理，通過HF-spider集中網管軟件實現華飛科技全線設備統一管理。
網管軟件：
HF-spider系統網管軟件采用SNMP協議配置，可以用于管理交換機端口狀態及工作狀態；通過工具欄工具鍵創建子網絡實現添加網元；配置端口連接后、直觀顯示設備連接正常狀態及斷開狀態、實時顯示兩臺設備端口丟失，端口連接變化；

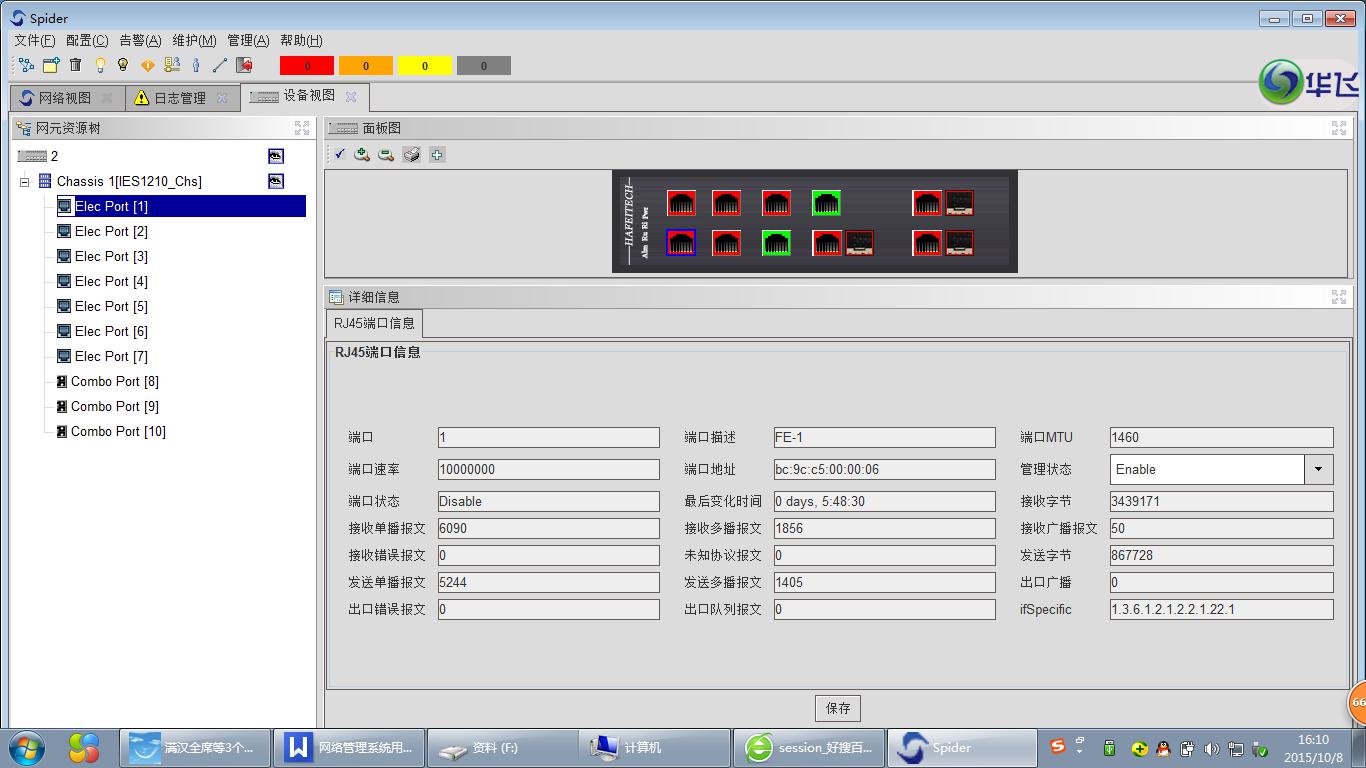

通過網元類型面板可以查看到端口狀態，選擇端口可以查看當前RJ45端口信息、實時性能和歷史性能記錄；實時性能選擇要查看的數據，能看到直觀的曲線圖和數據表格分析；

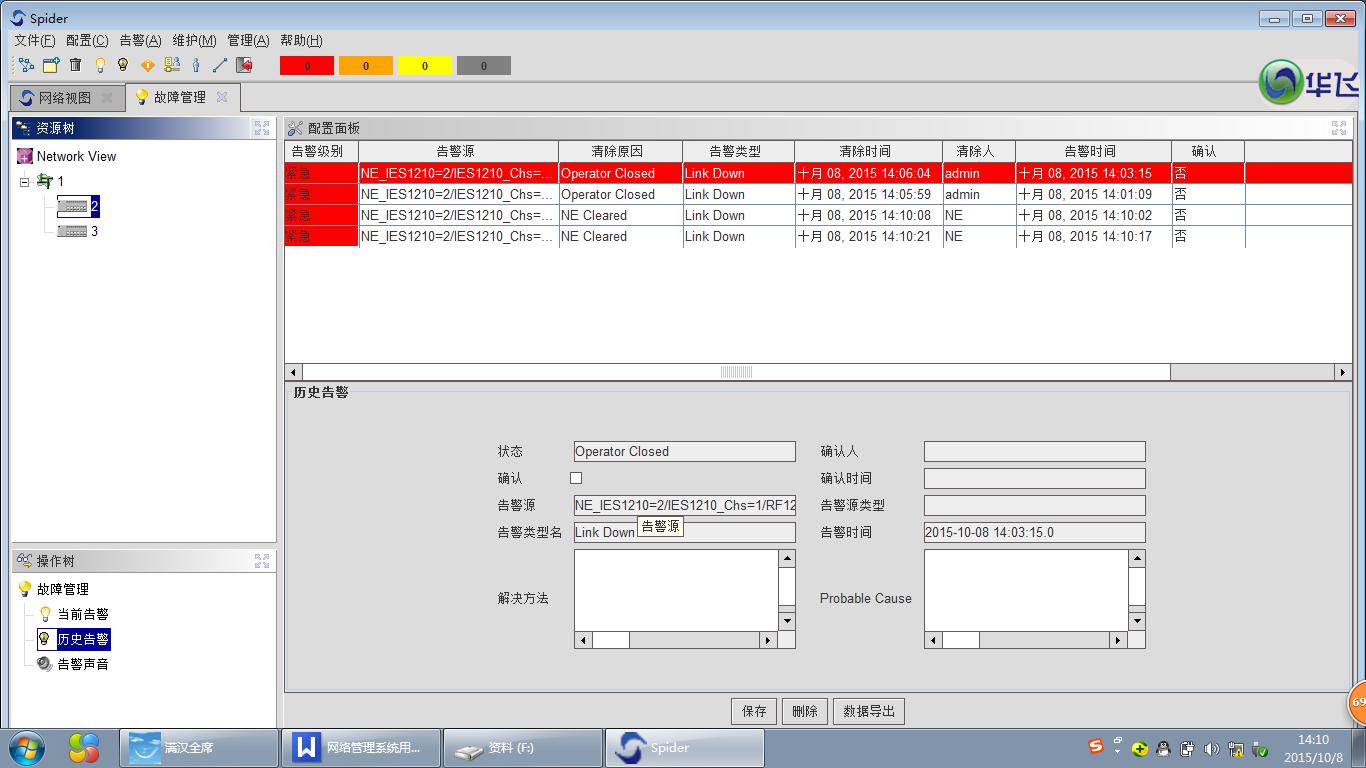

支持配置告警管理，進入告警管理可以查看端口當前告警狀態，歷史告警狀態，告警配置面板顯示告警源，告警類型，恢復原因，恢復時間等信息；
人性化維護管理界面可以進入日志管理與修改密碼面板。網管系統功能面板支持用戶管理，登陸用戶，終止用戶，修改用戶管理，創建新用戶，查看登陸時間，登陸電腦的IP等信息。
支持配置編輯歷史性能數據，歷史告警，事件日志和操作日志保存時間；
方案特點：
1) 環網協議使用HF-RING，自愈時間小于15ms。
2) 設備支持遠程管理，降低維護成本。
3) 完善的安全機制保證數據傳輸?shù)陌踩?/span>
4) 寬溫工作（-40℃～+85℃）。
5) IP40防護等級，金屬外殼。
6) 安裝方式靈活。
7）網管軟件設置簡單，功能完善，設備狀態查看直觀明了。
